저온 유지 장치의 구조

● 순환 펌프는 탱크에 일정 온도의 액체를 외부에서 도입하여 두 번째 일정한 온도 필드를 설정합니다.

● 탱크 내의 차가운 액체는 외부로 유도 될 수 있으며, 냉각기 외부의 실험 용기는 탱크에서 저온 및 일정 온도 실험에 직접 적용될 수 있습니다.

● XMT 아날로그 디지털 PID 자동 제어 시스템, 온도 디지털 디스플레이를 채택하십시오.

● 내부 라이너와 수조는 모두 스테인레스 스틸로 깨끗하고 위생적이며 아름답고 내식성이 뛰어납니다.

● DCW 시리즈는 수 평형으로 수평 배치가 용이합니다.

저온 유지 장치의 압축기는 저온 유지 장치의 중요한 구성 요소 중 하나입니다. 이의 작동 원리는 주로 물리학에서의 압력 부피와 온도 사이의 관계를 기반으로합니다. 가스의 질량이 일정 할 때, 압력과 부피의 곱은 일정하다. 따라서 가스의 단위 질량 당 압력을 두 배로 높이려면 부피를 절반으로 줄여야합니다. 모든 저온 유지 장치 압축기는이 원리에 따라 압축됩니다.

일반적으로, 가스 압축을 달성하기위한 물리적 수단은 비교적 정적 인 가스 압축 체적 변화 및 유동 가스 경로 변화이다.

1. 상대적으로 정적 인 가스 부피 변화. 라이브 형 압축기, 압연 로터 압축기, 스크류 압축기 등

2. 스크롤 압축기 또는 제트 압축기와 같이 흐르는 가스의 유로가 변경됩니다. 예를 들어, 냉동 시스템은 수퍼 클로저 압축기 유닛을 갖고, 냉동 시스템은 과열 및 과전류를위한 다중 보호 장치를 갖는다. 저온 서모 스탯 구조는 금속판을 가지고 있으며 컨트롤 박스는 물 탱크에 직접 설치됩니다. 수도꼭지 안팎에는 두 개의 응축수 파이프가 있습니다. 수입 된 고품질의 수도 펌프는 수조의 순환 동력으로 사용되어 불균등 한 온도 및 온도 문제를 해결함으로써 장비의 온도 제어 정확성과 수질 균일 성이보다 높은 요구 사항에 도달 할 수 있습니다.

이 제품은 내부 및 외부로 순환 될 수 있습니다. 두 개의 입구와 출구 파이프를 라텍스 튜브로 연결하여 내부 순환으로 사용할 수 있습니다. 라텍스 튜브를 제거하고 두 개의 수도관을 반응 케틀의 입구와 출구에 연결하여 제어판 근처에서 외부 순환을 형성하십시오. 구리 수관 만 펌프에 연결된 물 배출관이고, 다른 하나는 물 유입관입니다. 연결시 실수를하지 않도록주의하십시오. 시동시 물이 다시 흐르는 것을 방지하십시오.

저온 서모 스탯 구성 요소 및 내부 작동 원리

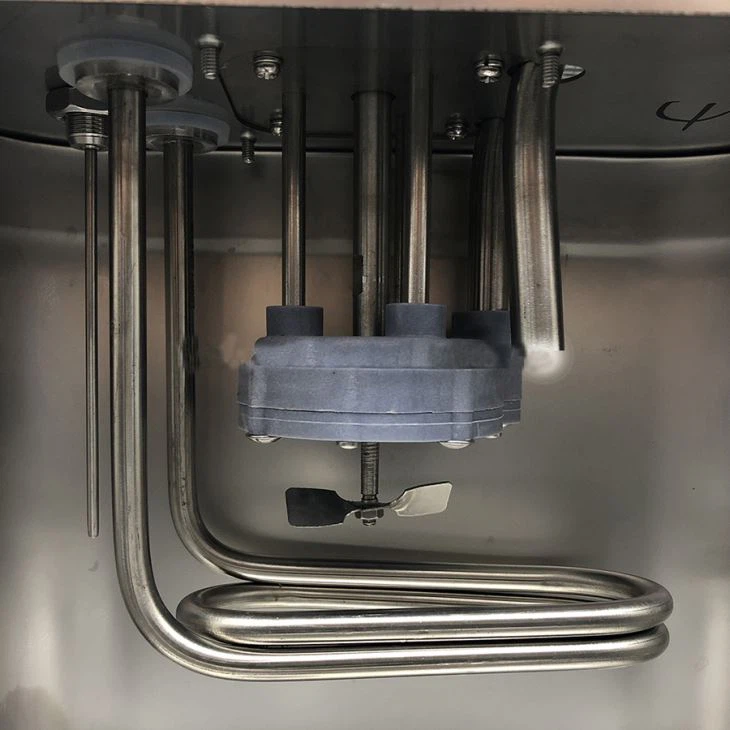

1. 저온 항온 탱크 구성 요소 : 압축기, 응축기, 증발기, 팬 (내부 및 외부) 순환 워터 펌프, 스테인레스 스틸 라이너, 가열 튜브, 지능형 온도 제어 테이블.

2, 저온 탱크의 내부 작동 원리 : 압축기가 작동 된 후, 흡입 - 압축 - 배기 - 응축 - 스로틀 - 재 증발 열 흡수 기화는 수온을 온도 제어 테이블에 의해 설정된 온도로 감소시키고, 온도 제어와 같은. 테이블 설정 온도가 정상 온도보다 높습니다. 저온 조에서 작업 할 때 온도 조절 테이블의 접촉기가 자동으로 작동하여 가열 튜브의 전류 신호를 제공하고 가열 튜브가 작동하기 시작합니다. 전체 기계의 입구와 출구는 기계 내부의 수원을 내부 또는 외부로 순환시키는 데 사용할 수 있으며 기계 내부의 수원도 인용 할 수 있습니다. 제 2 일정 온도 필드는 저온 유지 장치 외부에서 만들어진다.

[1] 저온 서모 스탯의 사용 방법 본 기기는 220V AC 전원을 사용합니다. 사용하기 전에 전원 소켓의 정격 전류가 10A 이상인지 확인하고 안전 접지 장치가 있는지 확인하십시오 (사용시에는 작업 장치의 접지 장치를 연결하십시오). 물을 넣을 때는 8cm 이상 윗 덮개에주의하십시오. 부드러운 물, 바람직하게는 증류수를 사용해야합니다. 우물, 강물, 샘물과 같은 경수를 사용하지 마십시오. 가열 관이 파열되어 일정 온도의 감도에 영향을 미치지 않습니다. 온도 조절기 사용 설명서를 올바르게 사용하십시오. 필요한 온도 값을 설정하십시오. 먼저 전원을 켜십시오. 매뉴얼을 눌러 원하는 온도 값을 설정하십시오. 온도가 설정 온도에 도달하면 사이클 스위치를 켤 수 있습니다. 프로그램은 정상 작동 상태가됩니다.

사용시주의 사항

1. 저온 항온조 전면 탱크에 액상 매질을 사용하십시오. 매체의 액면은 작업 보드의 30mm보다 낮아야합니다. 그렇지 않으면 전원이 켜지면 히터가 손상됩니다.

2, 저온 유지 장치에서 액체 매질의 선택은 다음의 원칙을 충족시켜야한다 : 작동 온도가 5 ~ 85 ℃ 일 때, 액체 매질은 일반적으로 물; 작동 온도가 85 ~ 95 ℃ 일 때, 액체 배지는 15 % 글리세롤 수용액으로 선택할 수 있습니다. 작동 온도가 95 ° C보다 높으면 액체 매질은 일반적으로 오일로 선택되고, 선택된 오일의 개방 컵 인화점 값은 작동 온도 인 50 ° C 이상이어야한다.

3. 전원 공급 장치 : 220V50Hz, 전원 공급 장치는 계기의 총 전원보다 커야하며 전원 공급 장치는 양호한 접지 장치가 있어야합니다.

4, 악기는 건조하고 환기 장소, 악기 주변 300mm 이내에 장애물에 배치해야합니다;

5. 항온조의 작동 온도가 높으면 상부 덮개를 열지 말고 조심스럽게 탱크에 들어가 화상을 방지하십시오.

6. 사용 후 모든 스위치가 꺼지고 전원이 차단됩니다. 작업면과 조작 패널을 깨끗하게 유지하려면 장비를 정기적으로 청소해야합니다. 항상 탱크의 수위를 관찰하기 위해주의를 기울이십시오. 액체 수준이 너무 낮 때, 적시에 액체 매체를 추가; 안전 계수를 고려하여, 우리는 100 ℃ 이상의 항온조를 내부 순환으로 만들 것을 요구합니다.
